一、項目簡介
重慶三電汽車空調有限公司是由日本三電株式會社、重慶博奧實業有限公司共同出資成立的一家中日合資企業。公司位于重慶兩江新區的核心區域——北部新區出口加工區，主要從事汽車空調、蒸發器、冷凝器的研發、生產、銷售及售后服務，。
日本三電株式會社成立于1943年，是一家跨國企業，其業務覆蓋23個國家53個據點，主要產品為汽車空調壓縮機、蒸發器、冷凝器、HVAC系統，其汽車空調壓縮機技術具有國際領先水平。三電株式會社長期為德國大眾汽車、法國標志汽車、美國通用汽車等世界一流汽車生產商提供空調產品。
重慶博奧實業有限公司成立于1991年，其投資領域包括汽車零部件(汽車座椅總成、HVAC總成、暖風機總成、搖窗機、保險杠等)；鎂、鋁合金壓鑄件(汽車摩托車零部件、手動工具、望遠鏡鏡筒)；化工原料銷售；原鎂及合金冶煉。其下屬子公司包括延鋒江森、延鋒博奧等重慶知名企業。
為致力于汽車空調噪聲實驗檢測，從而為調整噪聲尋求科學解決方案提供精準的數據。重慶三電汽車空調有限公司向我公司（廣州丹品人工環境技術有限公司）簽訂了購買測試汽車空調用整車半消聲室合同。
二、項目要求
由廣州丹品人工環境技術有限公司設計及承擔建設該測試汽車空調用整車半消聲室，并在規定的時間內竣工且通過驗收。產品竣工驗收合格后，繼續承擔質量保證、保修、維修和技術支持的責任。安裝地點為需方工廠內。
產品項目內容：
1）半消聲室安裝項目內部的有效凈尺寸：8000m×5000mm×4000mm，則制作后外部有效尺寸分別為：10000mm×7000mm×5000mm；
2）半消聲室安裝項目安裝專業無回聲無噪聲的照明燈具 8盞，6個二三插插座相應地延長至丹品吸音消聲尖劈的凹形內部適合使用處；
3）車輛通行門尺寸：W×H＝3×2.5（m），人員通行門尺寸：W×H＝1.0×2.0（m）；
半消聲室產品驗收主要條款：
1） 在無外界異常干擾的情況下，本底噪音Lgn（A）≤25dB（A）；
2） 滿足室內反射面上方近似半自由場環境的截止頻率 Fc≤100Hz。
3） 100Hz 到1000Hz之間的中心頻率點的A計權值Lp（A）≤25dB(A)。
三、現場勘查

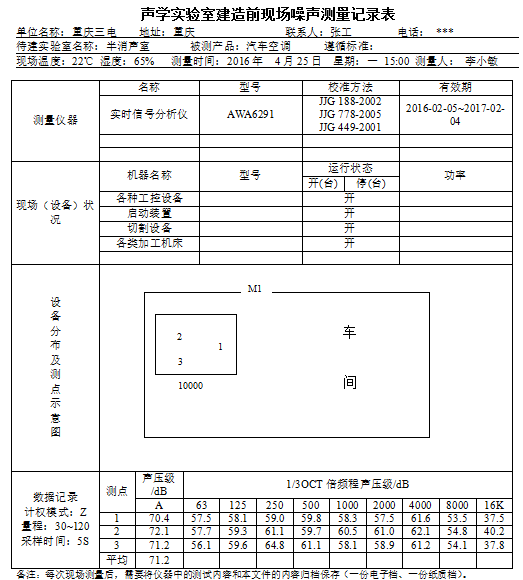

我公司專業的聲學技術工程師在需方工廠正常的工作情況下，采集了建造現場的相關數據如下：

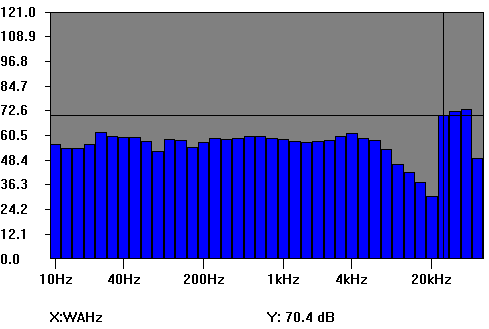

1點的測試數據頻譜分布為：

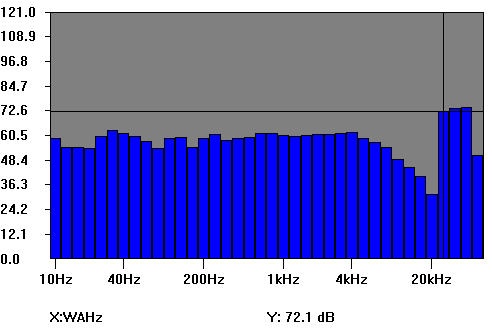

2點的測試數據頻譜分布為：

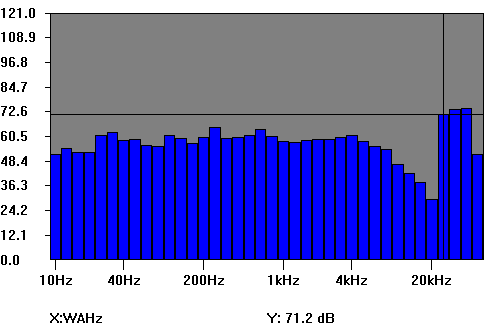

3點的測試數據頻譜分布為：

四、聲學設計
1、隔聲設計實現本底噪聲指標
2、吸聲設計實現半自由聲場的性能
3、消聲設計實現空氣動力學性能
4、隔振設計實現隔離距離半消聲室約10m處生產車間氣動設備的低頻振動

上述聲學設計的詳細資料請到本公司的官方網站中的下載中心免費下載，或請掃描本公司微信公眾服務號二維碼得到免費推送。

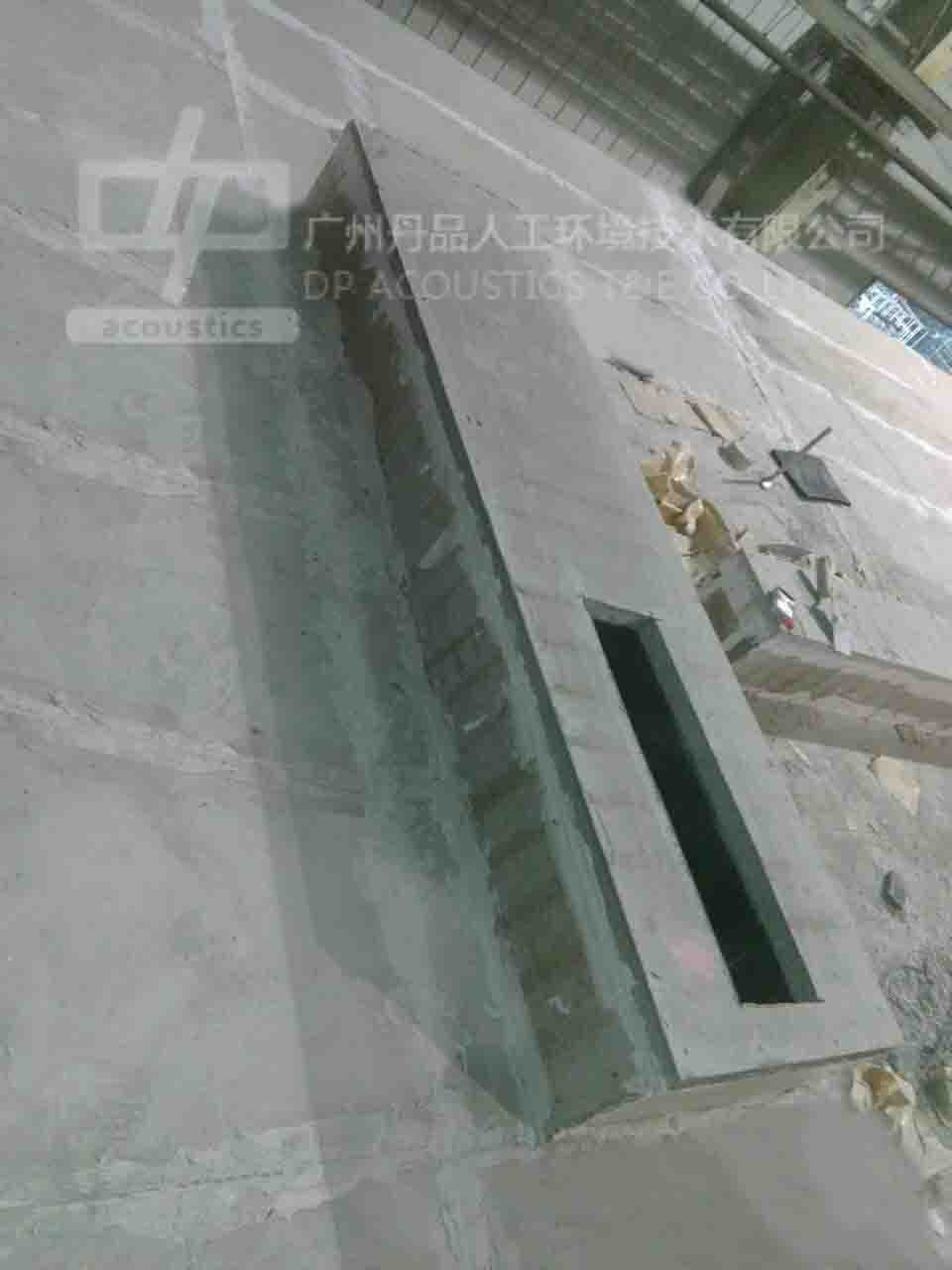

五、制造施工

                                                                   頂部出風口設計

                                                                     頂部施工完畢后做防銹防腐蝕處理

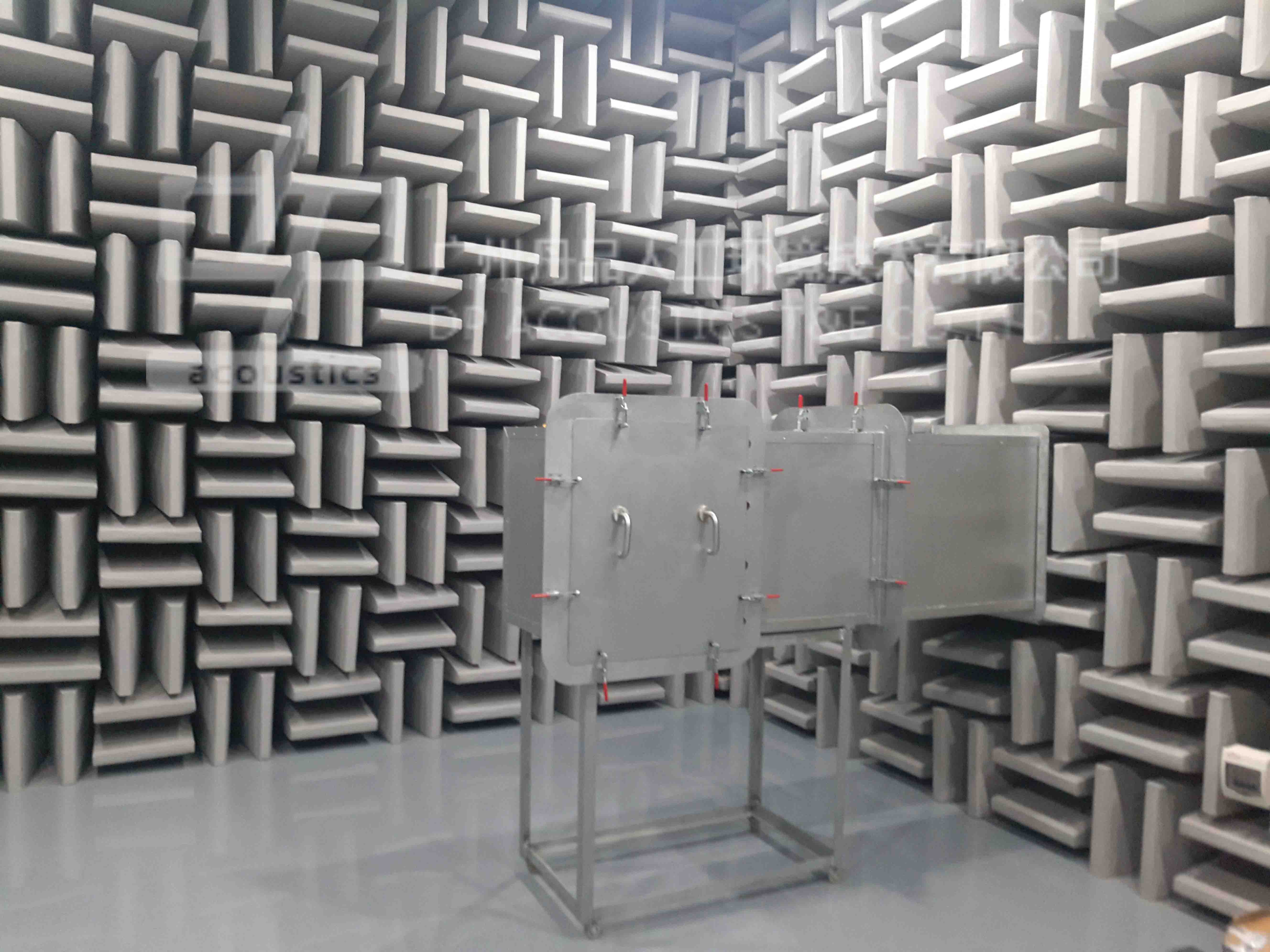

2.完工效果圖

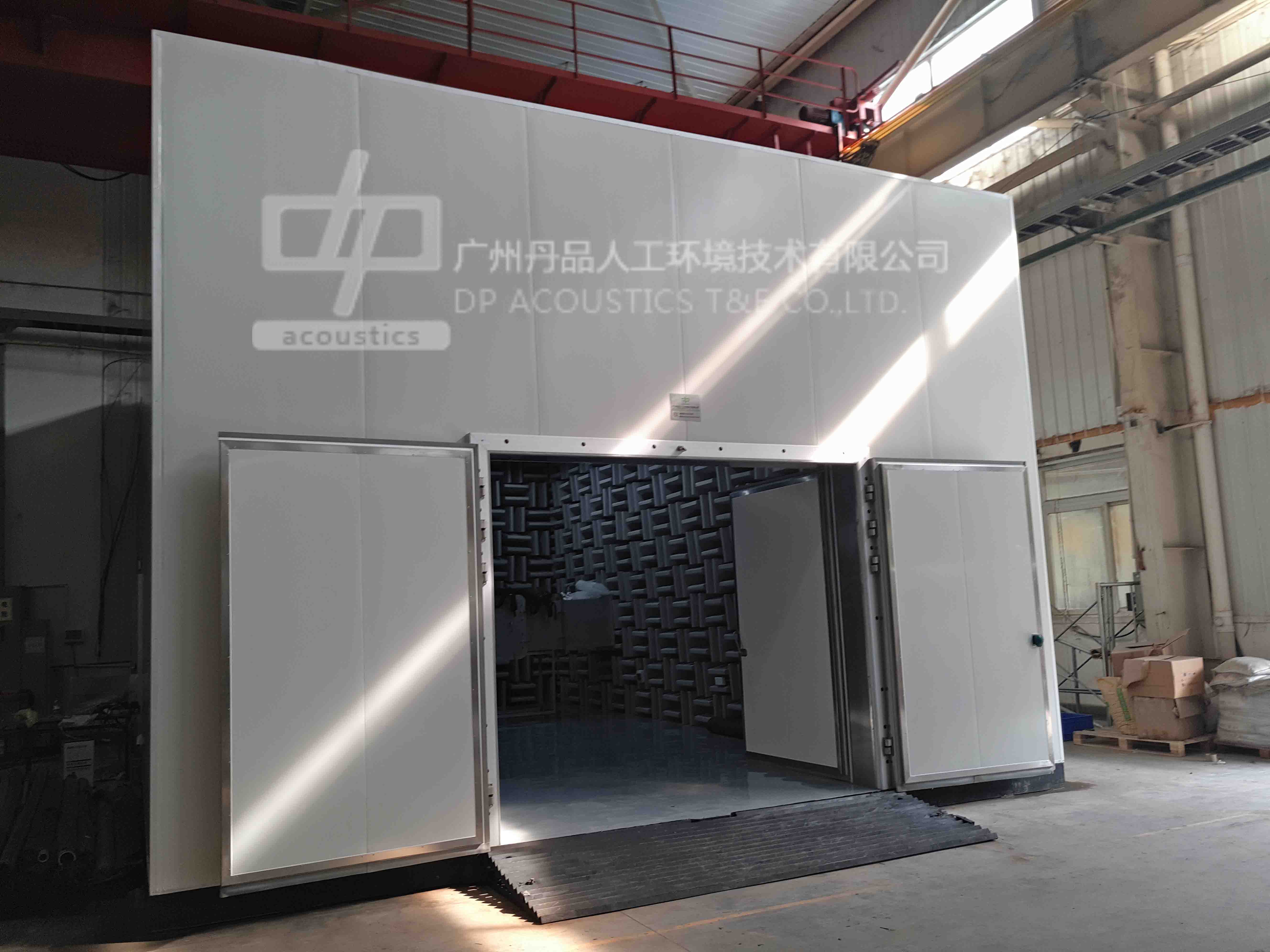

                                                                                                    整車半消聲室外景

                                                                               圖九 整車半消聲室內風洞設計

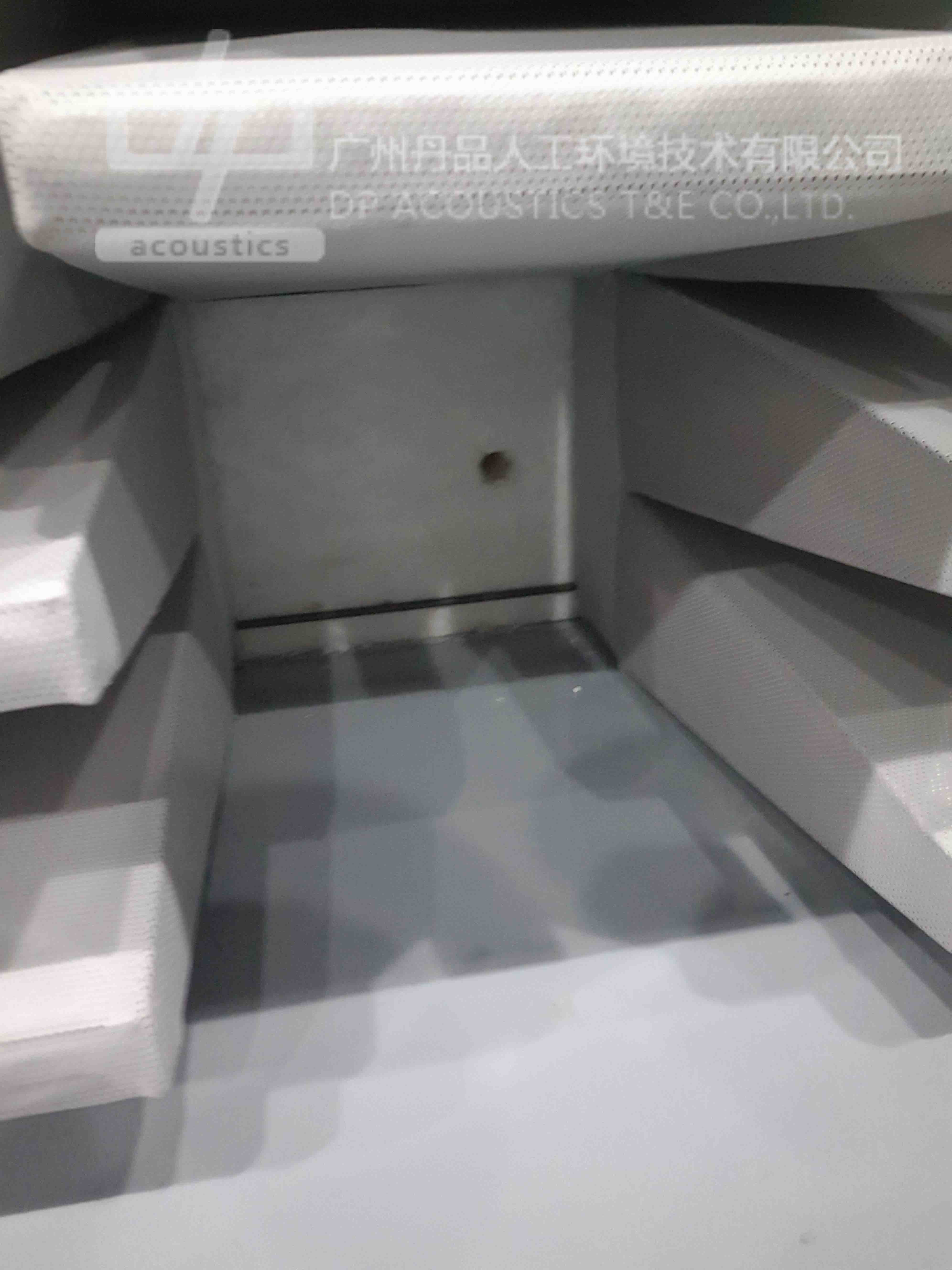

                 圖十 隱蔽在尖劈后部的接線孔

                                                                                          圖十一整車半消聲室車通行門

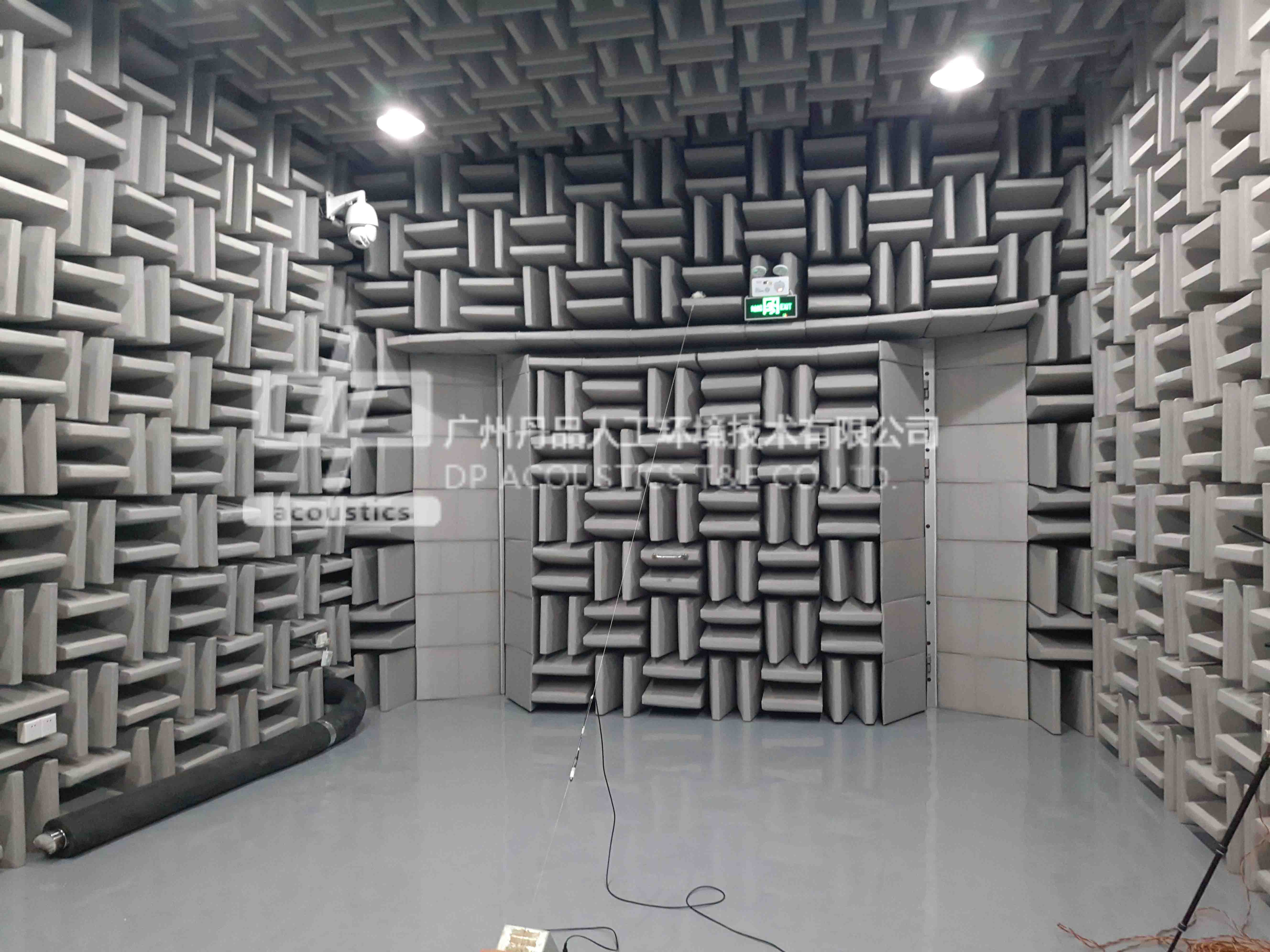

                                                                                        圖十二整車半消聲室人通行門

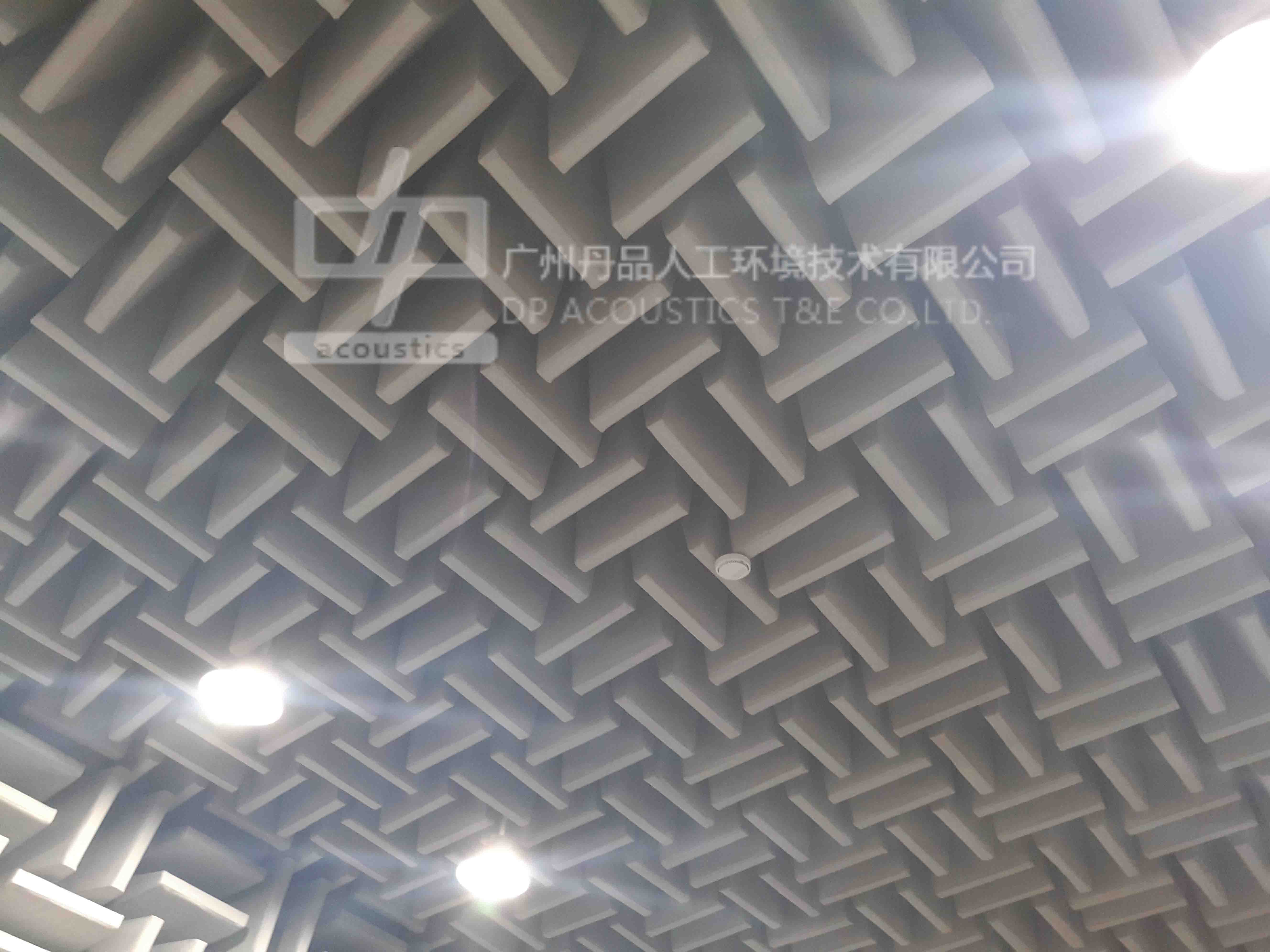

                                                                               整車半消聲室頂部設有煙霧報警器

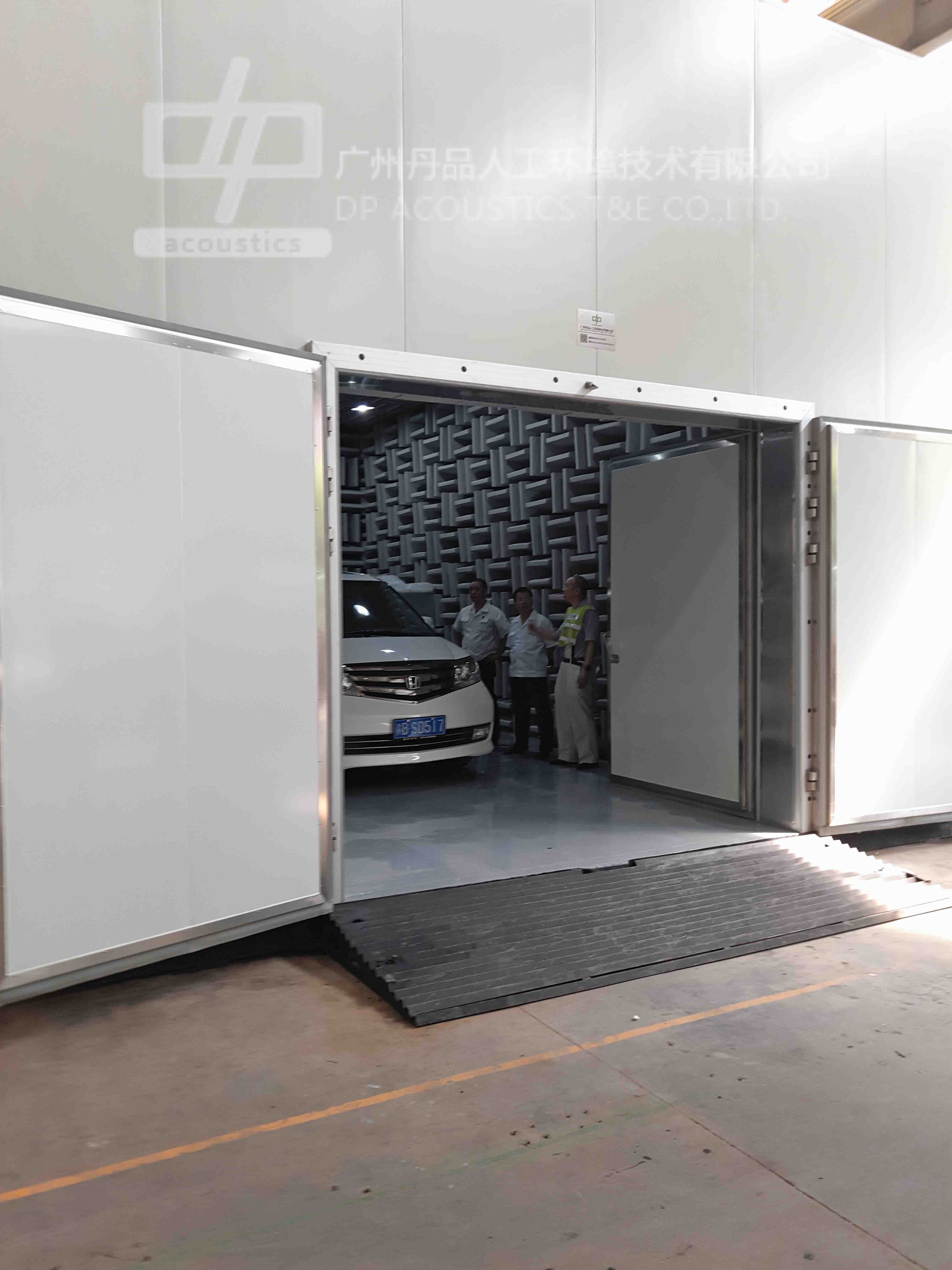

                                                   半消聲室整車通行測試

六、現場實測驗收

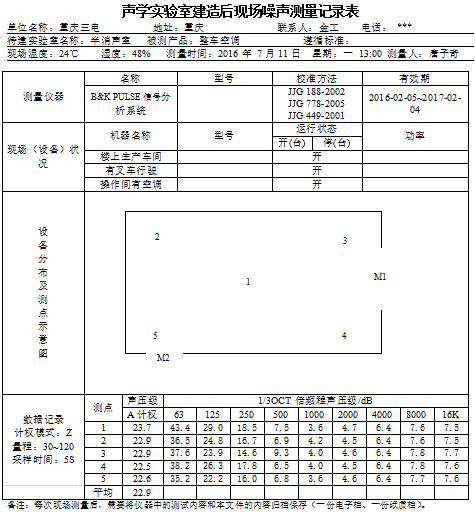

1.現場數據記錄

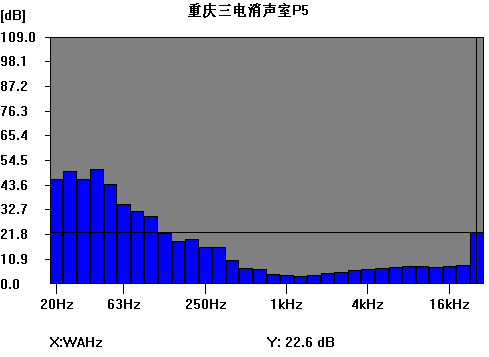

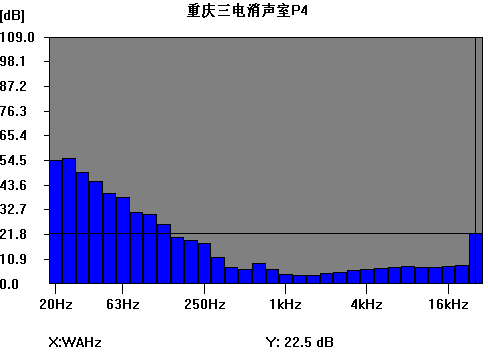

2.半消聲室的聲學技術指標現場測試驗收

                                                         聲學技術指標現場測試（由具有CNAS聲學計量資質的國家權威單位檢測）

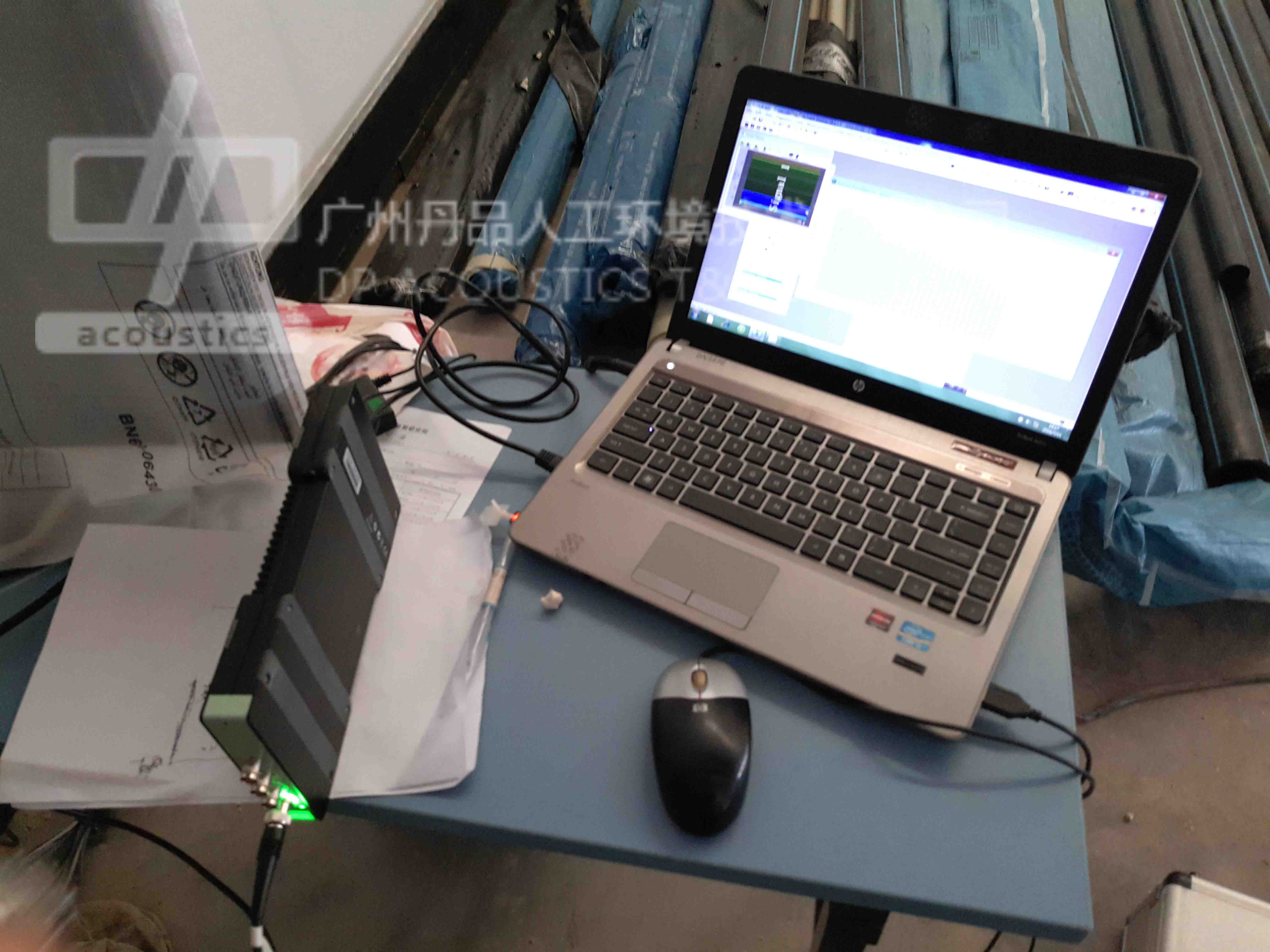

                                                       聲學技術指標現場測試（用全套丹麥B&K的PULSE設備現場檢測）

上述半消聲室制造施工安裝的詳細制作工藝和施工流程及驗收技術規范等資料請到本公司的官方網站中的下載中心免費下載，或請掃描本公司微信公眾服務號二維碼得到免費推送。

七、測試結果：

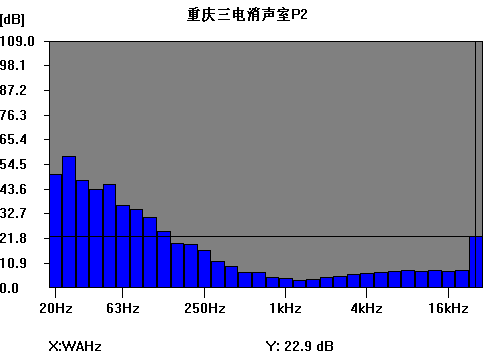

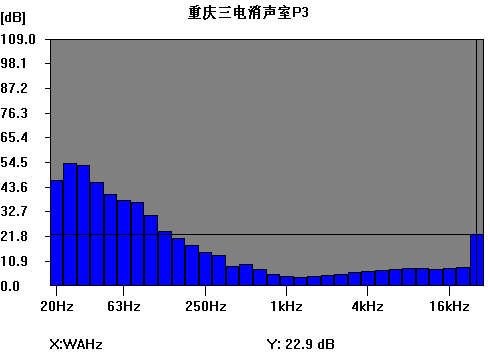

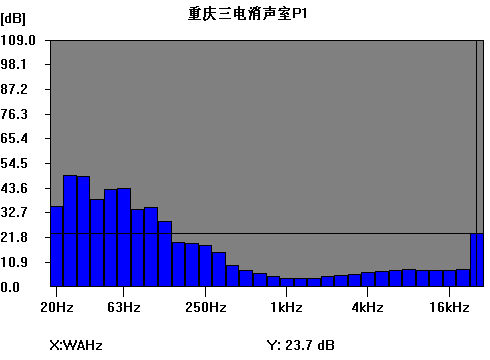

1.距離半消聲室10m遠處的生產車間工作，半消聲室內部空調開啟時，環境噪聲值Len（A）=72.2dB（A），室內本底噪聲值Lgn（A）=22.9dB（A）；
2.半自由聲場的性能：在100Hz~20KHz頻率范圍內進行1/3倍頻帶分析，通過將測試聲源發射的聲壓的空間衰減，與理想的半自由聲場中聲壓隨距離的平方反比定律的衰減相比較，其偏差值均在最大允許偏差內；
3. 100Hz 到1000Hz之間的中心頻率點的A計權值Lp（A）≤25dB(A)。
